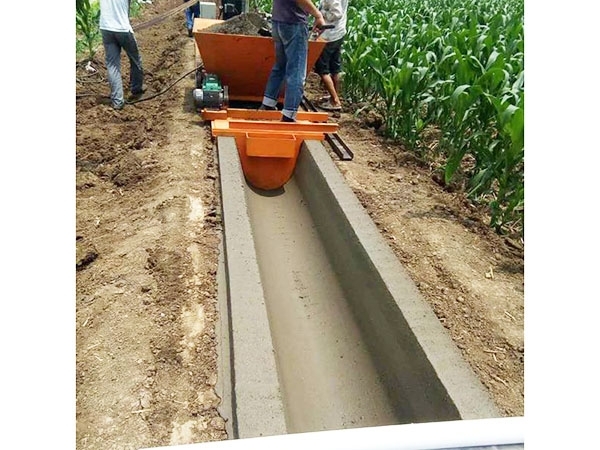

U型槽设备吊装与定位是怎么进行精度控制的

U型槽设备吊装与定位的精度控制的，作为山东U型槽厂家，让小编带大家共同了解一下。

一、吊装前准备阶段

测量放线与基准点设定

使用全站仪或RTK进行准确放样，设定轴线控制桩和高程控制点，误差控制在±5mm以内。

在基坑两侧设置牢固的基准点，用于吊装过程中实时校核。

吊装设备选型与检查

根据U型槽重量和尺寸，选择起重量≥构件重量1.2倍的汽车吊，并配备专用吊具。

检查吊具的钢丝绳、吊钩、卡环等，确保无磨损、裂纹等缺陷。

构件预处理

在U型槽上标记吊点位置，吊点距端头1/3处，确保吊装时受力均匀。

检查构件外观质量，裂缝宽度≤0.2mm，蜂窝面积≤0.5%，预埋件位置偏差≤5mm。

二、吊装过程控制

吊装方法选择

采用四点吊装法，确保U型槽在吊装过程中保持水平，倾斜度≤1°。

吊装速度应缓慢均匀，避免急停急起，防止构件晃动。

实时监控与调整

吊装过程中，使用激光水准仪或全站仪实时监测U型槽的轴线偏差和高程偏差。

若发现偏差，立即通过调整吊具或吊车位置进行修正，确保轴线偏差≤1cm，高程偏差≤±3mm。

三、定位与固定阶段

初步就位与对位

将U型槽缓慢放置在已铺设的垫层上，使用撬棍或千斤顶进行微调。

对位时，确保相邻U型槽的接缝宽度预留1.5～2.0cm，以便后续勾缝处理。

固定与加固

每3米设置一道φ16螺纹钢筋拉结，确保U型槽在浇筑过程中不发生位移。

两侧回填砂砾至槽顶并夯实，压实度≥95%，进一步固定U型槽。

四、精度校验与调整

几何尺寸校验

使用三维激光扫描仪生成点云模型，与设计的BIM模型进行对比，误差控制在0.5%以内。

对轴线偏差、高程偏差、接缝宽度等进行复核，确保符合设计要求。

调整与修正

若发现偏差超出允许范围，立即进行修正。对于轴线偏差，可通过调整拉结钢筋或局部回填材料进行修正；对于高程偏差，可通过增减垫层厚度进行调整。
